變壓器的溫度是一個比較常見的話題，變壓器的溫度不會無限制的升高，也不會無限制的降低，它會有一個合適的區間范圍。今天我們就來一起研究一下變壓器允許升溫的最大值是多少?以及變壓器各部分之間的溫度是多少?
實際上，油面頂層溫升與繞組平均溫升很難同時到達極限允許值，因此，一般不能根據油面頂層溫升來判斷繞組平均溫升。這也是大容量變壓器既裝油面溫度指示儀與繞組熱點溫度指示儀的原因。如單裝油面溫度指示儀時，有時較難判斷繞組平均溫升。尤其強油循環冷卻變壓器。

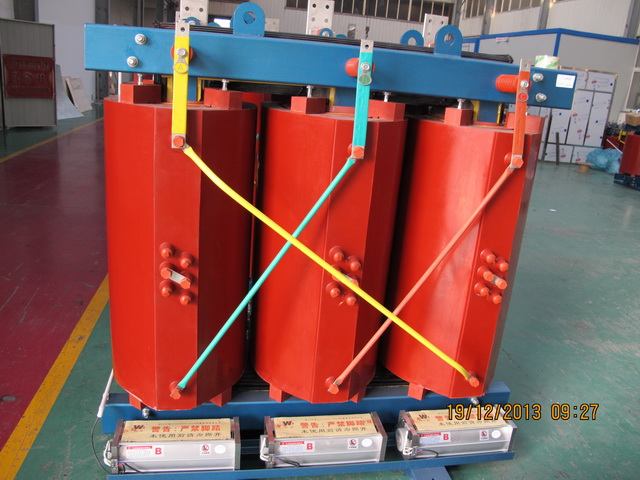

繞組允許溫升：繞組的允許溫升是指整個繞組的平均溫升，由電阻法測得，允許溫升與絕緣耐熱等級有關。油浸式變壓器屬 A級絕緣，由于傳統的繞組溫升測量法為電阻法，測得的溫升為平均溫升，A級絕緣允許的平均溫升為65K。平均溫升與繞組最熱點溫升之差假使為13K。在年平均溫度為20℃時，A級絕緣繞組最熱點溫度為20+65+13=98℃，此時A級絕緣具有正常壽命。干式變壓器各種絕緣的允許平均溫升：A級為60K，E級為75K，B級為80K，F(xiàn)級為100K，H級為125K，C級為150K。冬季繞組溫升低于平均溫升，繞組可延長壽命，夏季的繞組溫升高于平均溫升，繞組要犧牲壽命。如超名牌容量也要犧牲壽命，但超名牌容量運行時，油浸式變壓器A級絕緣繞組最熱點溫度不能超過140℃，即使?fàn)奚膲勖欢啵膊辉试S超過140℃，因超過140℃時油要分解出氣體而影響絕緣強度。所以油浸式變壓器A級絕緣的最熱點溫度不能超過140℃是從變壓器安全運行出發的。
