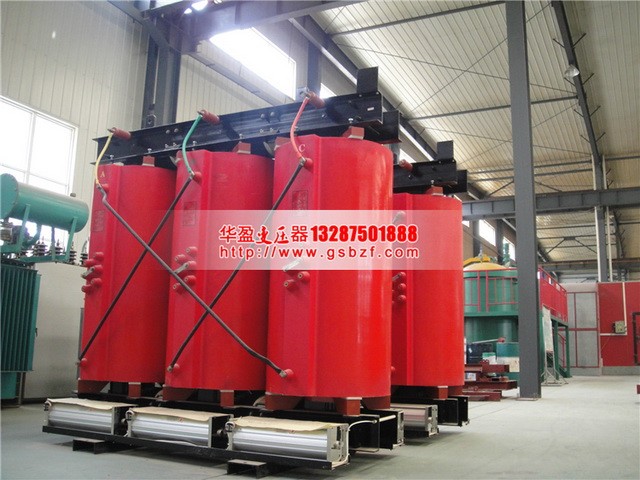

非晶合金變壓器內部組件

　　對于非晶合金變壓器的基本知識我們很多人不夠了解，這就導致在使用的過程中出現很多的問題，危機我們自身的健康和安危，也對于正確的使用帶來可很大的阻礙，下面我們分享三個非晶合金變壓器需要認識的基本知識!

　　隨著電力系統的發展，非晶合金變壓器的需求量越來越大，種類也越來越多。根據相數分，有單相和三相;根據線圈和鐵芯位置分，有內鐵芯和外鐵芯;根據冷卻方式分，有干式自冷、風冷、強迫油循環風冷、水冷等;根據中性點絕緣分，有完全絕緣和半絕緣;根據線圈材料分，有A、 E、 B、 F、 H等五級絕緣。普通變壓器的主要部件有：鐵芯，繞組，套管，油箱，油枕，散熱器及相關設備。

　　一個由A-X,B-Y,C-Z和低壓線卷組成的三相雙卷變壓器，連接Y0/Δ11的結線方式，繪制出高低壓側的電勢矢量圖，用于高低壓側的接線。

　　當非晶合金變壓器輸入前鐵心內剩余磁通與輸入時工作電壓產生的磁通方向一致時，總磁通量大大超過鐵心的飽和磁通量，從而產生較大的涌流，至大峰值可達變壓器額定電流的6-8倍。勵磁涌流與變壓器投入時的系統電壓相角、鐵心剩余磁通及電源系統阻抗等因素有關。涌流的至大值發生在變壓器輸入時電壓通過零點的瞬間。

　　在非晶合金變壓器涌流中含有直流分量和高次諧波分量，它們隨時間衰減，它們的衰減時間由回路電阻和電抗決定，通常是5-10秒，一般是0.2秒。那么以上就是對于非晶合金變壓器 三個基本知識的闡述了，希望能夠幫助大家認識和理解!
